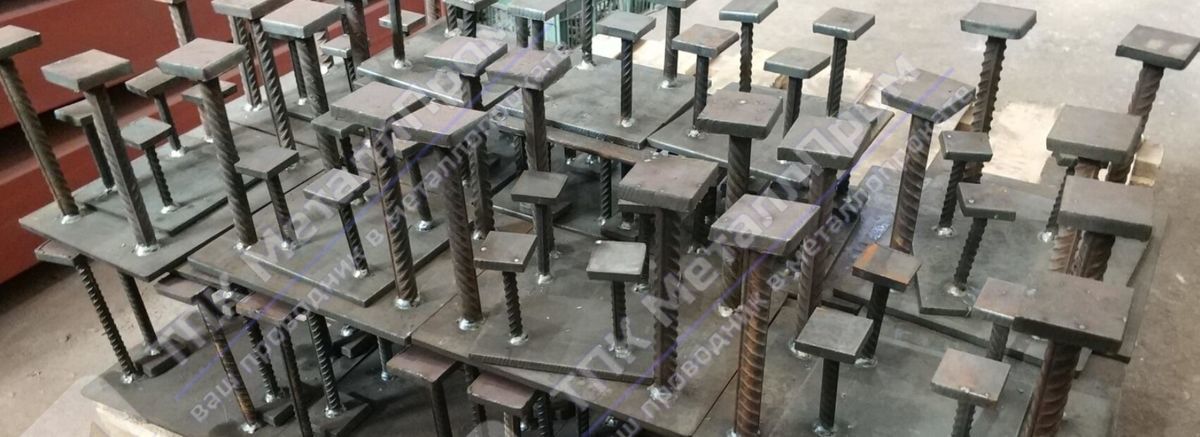

Закладные изделия МН 601-615

Закладные изделия МН 601-615 серии 1.400-15 заказать по выгодной цене в Екатеринбурге предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 601 до МН 615 представлены ниже.

Закладные изделия МН 601-615, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

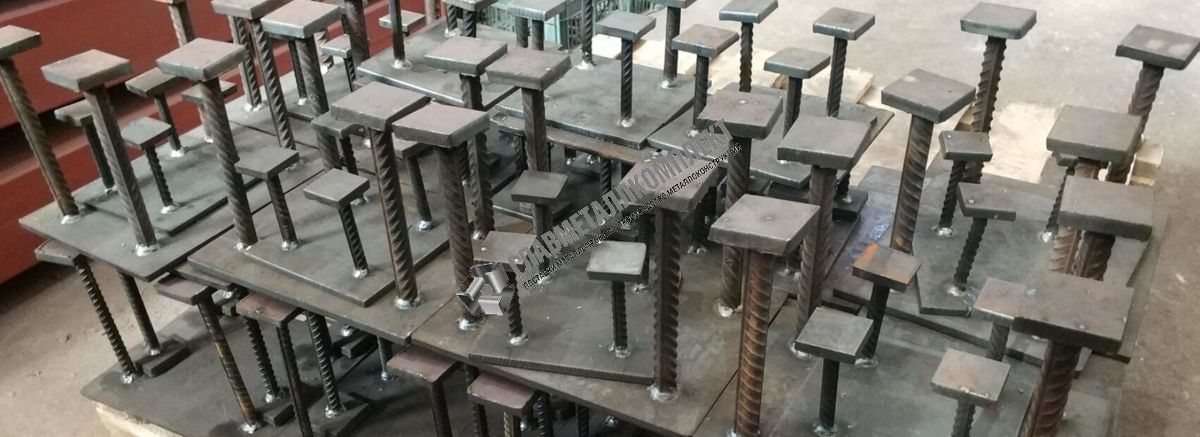

Закладные детали МН 601-615: технические характеристики и чертежи

Закладные изделия МН 601
Наименование характеристики Обозначение Значение закладных изделий
МН 601
Закладные изделия МН 601
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 190
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.1
Итого, кг 11.5
Обозначение детали 1.400-15.B1.610
Закладные изделия МН 602
Наименование характеристики Обозначение Значение закладных изделий
МН 602
Закладные изделия МН 602
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 190
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4
Итого, кг 11.8
Обозначение детали 1.400-15.B1.610-01
Закладные изделия МН 603
Наименование характеристики Обозначение Значение закладных изделий
МН 603
Закладные изделия МН 603
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 240
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.4
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4
Итого, кг 12.1
Обозначение детали 1.400-15.B1.610-02
Закладные изделия МН 604
Наименование характеристики Обозначение Значение закладных изделий
МН 604
Закладные изделия МН 604
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 240
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.4
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.9
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.8
Итого, кг 12.5
Обозначение детали 1.400-15.B1.610-03
Закладные изделия МН 605
Наименование характеристики Обозначение Значение закладных изделий
МН 605
Закладные изделия МН 605
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 240
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.3
Итого, кг 16.7
Обозначение детали 1.400-15.B1.610-04
Закладные изделия МН 606
Наименование характеристики Обозначение Значение закладных изделий
МН 606
Закладные изделия МН 606
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.8
Итого, кг 12.7
Обозначение детали 1.400-15.B1.610-05
Закладные изделия МН 607
Наименование характеристики Обозначение Значение закладных изделий
МН 607
Закладные изделия МН 607
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.3
Итого, кг 17
Обозначение детали 1.400-15.B1.610-06
Закладные изделия МН 608
Наименование характеристики Обозначение Значение закладных изделий
МН 608
Закладные изделия МН 608
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.2
Итого, кг 13.1
Обозначение детали 1.400-15.B1.610-07
Закладные изделия МН 609
Наименование характеристики Обозначение Значение закладных изделий
МН 609
Закладные изделия МН 609
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 4
Итого, кг 17.7
Обозначение детали 1.400-15.B1.610-08
Закладные изделия МН 610
Наименование характеристики Обозначение Значение закладных изделий
МН 610
Закладные изделия МН 610
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.6
Итого, кг 13.5
Обозначение детали 1.400-15.B1.610-09
Закладные изделия МН 611
Наименование характеристики Обозначение Значение закладных изделий
МН 611
Закладные изделия МН 611
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 290
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.5
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 4.7
Итого, кг 18.4
Обозначение детали 1.400-15.B1.610-10
Закладные изделия МН 612
Наименование характеристики Обозначение Значение закладных изделий
МН 612
Закладные изделия МН 612
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 390
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.7
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.6
Итого, кг 13.9
Обозначение детали 1.400-15.B1.610-11
Закладные изделия МН 613
Наименование характеристики Обозначение Значение закладных изделий
МН 613
Закладные изделия МН 613
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 390
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7
Выборка стали на 1 изделие (арм. AIII ф16), кг 4.7
Итого, кг 18.9
Обозначение детали 1.400-15.B1.610-12
Закладные изделия МН 614
Наименование характеристики Обозначение Значение закладных изделий
МН 614
Закладные изделия МН 614
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф12AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф10AIII
Сечание трубы 20
Длина трубы, мм 390
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (труба), кг Тр.20 0.7
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 3.4
Итого, кг 14.7
Обозначение детали 1.400-15.B1.610-13
Закладные изделия МН 615
Наименование характеристики Обозначение Значение закладных изделий
МН 615
Закладные изделия МН 615
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Кол-во пластин, шт 2
Кол-во и диаметр анкеров (гнутых) (2+2)ф16AIII
Кол-во и диаметр анкеров (прямых) (4+4)ф12AIII
Сечание трубы 20
Длина трубы, мм 390
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (труба), кг Тр.20 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.7
Выборка стали на 1 изделие (арм. AIII ф16), кг 6.1
Итого, кг 20.3
Обозначение детали 1.400-15.B1.610-14
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
РМК 7 комплектов
РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта
Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм
Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий
Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации
Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля
Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика
Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки
Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Сваи для газпрома
Проект Салехард
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель отдела продаж
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
