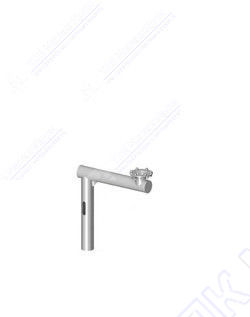

Консольные Г-образные фундаменты (ФМВ)

Консольные Г-образные фундаменты (ФМВ), цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Консольные Г-образные фундаменты (ФМВ) купить по выгодным ценам в Екатеринбурге предлагаем в компании ТПК «МеталлПром». Деталь позволяет установить осветительную конструкцию со смещением оси надежно, сделать фундамент на некотором удалении от точки монтажа, совместить разные виды оборудования на одном креплении.

Консольные Г-образные фундаменты (ФМВ): цены



    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-1.4-495х16-6х24-420

      Цена: по запросу


    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-1.7-495х16-6х35-420

      Цена: по запросу


    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-1.7-495х20-6х35-420

      Цена: по запросу


    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-1.7-495х16-6х35-420

      Цена: по запросу


    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-1.7-495х16-6х35-420

      Цена: по запросу


    Консольные Г-образные фундаменты (ФМВ)


ФМВ-2.4-2.0-495х20-8х35-420

      Цена: по запросу



Консольные Г-образные фундаменты (ФМВ): технические характеристики

Наименование закладной детали H, мм L, мм D, мм d0, мм n, шт Dф, мм Dм, мм Масса без метизов, кг Наименование опоры
ФМВ-2.4-1.4-495х16-6х24-420 2400 1400 219x6 24 6 495 420 165,5 ОСТ с нагрузкой Р=400
ФМВ-2.4-1.4-495х16-6х27-420 2400 1400 273x6 27 6 495 420 204,2 ОСТ с нагрузкой Р=700
ФМВ-2.4-1.7-495х16-6х35-420 2400 1700 273x6 35 6 495 420 216,3
ФМВ-2.4-1.7-495х20-6х35-420 2400 1700 325x8 35 6 495 420 341,7 ОСТ с нагрузкой Р=1000
ФМВ-2.4-1.7-495х16-6х35-420 2400 1700 219x6 35 6 495 420 174,7 ОСТ с нагрузкой Р=400
ФМВ-2.4-1.7-495х16-6х35-420 2400 1700 219x6 35 6 495 420 174,7 ОСТ с нагрузкой Р=700
ФМВ-2.4-2.0-495х20-8х35-420 2400 2000 273x6 35 6 495 420 231,1 ОСТ с нагрузкой Р=1000

Консольные Г-образные фундаменты (ФМВ): конструкция

Выносные фундаменты не могут эксплуатироваться самостоятельно, используются, как вспомогательный элемент конструкции. Их применение обосновано наличием подземных коммуникаций в местах установки, сложным рельефом. Цельнометаллическая г-образная деталь имеет фланцевый элемент, скрепляемый с опорой. При изготовлении фундаментов используют:

  • Трубу стальную электросварную прямошовную;
  • Листы горячекатанного проката.

Фланцевое соединение производится из листов металла с помощью станков ЧПУ методом плазменной резки. На поверхности изделия есть крепежные отверстия, которые соединяются с ответным фланцем опор. Чтобы усилить места стыков, применяют специальные металлические косынки. Проектирование консольных изделий зависит от габаритов устанавливаемых опор. Для наземного размещения питающего кабеля предусматривается лючок в теле ФМВ. Если планируется подземный подвод коммуникаций, в горизонтальную часть вмещается два окна с выводом и вводом шнура, усиленные дополнительно. ФМВ выпускается с готовыми типоразмерами. Возможно производство нестандартных конструкций при проведении дополнительных расчетов.

Консольные Г-образные фундаменты (ФМВ):сферы использования

ФМВ — многофункциональная конструкция, которая нашла применение в следующих сферах:

  • Монтаж силовых опор фланцевого типа для освещения улиц и дорог;
  • Декоративное освещение придомовой территории, парковых и набережных зон, мест активного отдыха, стадионов.

Консольная закладная деталь передает нагрузки от установленных конструкций на фундамент консольные Z-образные фундаменты (ФВ), закладные детали фундамента трубчатые (ЗДФ) также можно купить по приемлемой цене в Екатеринбурге.

Купить консольные Г-образные фундаменты (ФМВ) по выгодной цене в Екатеринбурге

Для оформления заявки, перейдите на наш сайт, загляните в каталог с фото, оставьте свой номер телефона. Через непродолжительное время вам перезвонит наш специалист, проведет полную консультацию по доступному количеству ФМВ на складе и правилам доставки. Высокое качество обслуживания вам гарантировано. Оставленный ниже обратный номер телефона для связи позволит своевременно получать важную информацию об акциях и скидках.
