Консольные Z-образные фундаменты (ВФ)

Консольные Z-образные фундаменты (ВФ), цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Консольные Z-образные фундаменты купить по выгодной цене в Екатеринбурге предлагает компания ТПК МеталлПром. Консольные Z-образные фундаменты, используемые в строительстве когда при установке опоры невозможно забетонировать закладной элемент. Данные конструкции были разработаны специально для таких случаев и полностью соответствуют необходимым техническим нормам требованиями ГОСТ 19903-2015 и 10704-91. Фирма имеет собственное производство, располагает необходимым оборудованием, занимается комплексными поставками металлопроката и предлагает приобрести изделия как оптом так и в розницу.

Консольные Z-образные фундаменты ВФ: цены

Консольные Z-образные фундаменты ВФ-495х16-6х24-420/495х16-6х24-420-1.4

ВФ-495х16-6х24-420/495х16-6х24-420-1.4

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х16-6х24-420/495х16-6х24-420-1.4

ВФ-495х16-6х24-420/495х16-6х24-420-1.4

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х16-6х27-420/495х16-6х27-420-1.4

ВФ-495х16-6х27-420/495х16-6х27-420-1.4

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х16-6х35-420/495х16-6х35-420-1.7

ВФ-495х16-6х35-420/495х16-6х35-420-1.7

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х20-6х35-420/495х20-6х35-420-1.7

ВФ-495х20-6х35-420/495х20-6х35-420-1.7

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х16-6х35-420/495х16-6х35-420-1.7

ВФ-495х16-6х35-420/495х16-6х35-420-1.7

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х16-6х35-420/495х16-6х35-420-1.7

ВФ-495х16-6х35-420/495х16-6х35-420-1.7

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х20-8х35-420/495х20-8х35-420-2.0

ВФ-495х20-8х35-420/495х20-8х35-420-2.0

Цена: по запросу
Консольные Z-образные фундаменты ВФ-495х20-8х35-420/495х20-8х35-420-2.0

ВФ-495х20-8х35-420/495х20-8х35-420-2.0

Цена: по запросу

Консольные Z-образные фундаменты ВФ: технические характеристики

Наименование закладной детали L, мм D, мм d0, мм n, шт Dф, мм Dm, мм Масса, кг Наименование опоры
ВФ-495х16-6х24-420/495х16-6х24-420-1.4 1400 219х6 24 6 495 420 117,1 ОСТ с нагрузкой P=400
ВФ-495х16-6х27-420/495х16-6х27-420-1.4 1400 273х6 27 6 495 420 134,1 ОСТ с нагрузкой P=700
ВФ-495х16-6х35-420/495х16-6х35-420-1.7 1700 273х6 35 6 495 420 143,3
ВФ-495х20-6х35-420/495х20-6х35-420-1.7 1700 325х8 35 6 495 420 217,4 ОСТ с нагрузкой P=1000
ВФ-495х16-6х35-420/495х16-6х35-420-1.7 1700 219х6 35 6 495 420 127,1 ОСТ с нагрузкой P=400
ВФ-495х16-6х35-420/495х16-6х35-420-1.7 1700 219х6 35 6 495 420 127,1 ОСТ с нагрузкой P=700
ВФ-495х20-8х35-420/495х20-8х35-420-2.0 2000 219х6 35 6 495 420 127,1 ОСТ с нагрузкой P=700
ВФ-495х20-8х35-420/495х20-8х35-420-2.0 2000 273х6 35 8 495 420 171,8 ОСТ с нагрузкой P=1000

Консольные Z-образные фундаменты: виды и описание

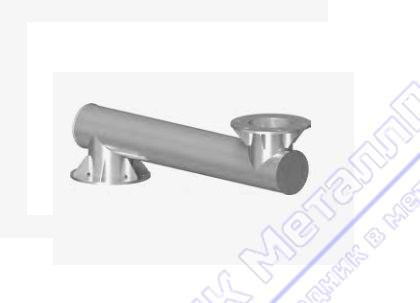

Консольный фундамент представляет собой конструкцию Z-образной формы с приваренными к горизонтальной трубе фланцами с наличием отверстий. Фланцы служат узлами крепления, а труба необходима при монтаже метизов для стыковки с закладным элементом и опорным фланцем. В качестве крепежей для такого фундамента применяются болты с гайками или шпильки с шайбами и предполагается выполнение отверстий для силового кабеля.

Посредством консолей осуществляется распределение и передача нагрузки на блок фундамента от монтируемой конструкции. Отличительной особенностью установки консольных Z-образных элементов от закладки стандартных фундаментов является смещение оси конструкции из стали по отношению к оси блока фундамента. В компании ТПК «МеталлПром» в Екатеринбурге можно также заказать закладные детали фундамента анкерные (ЗДФА).

Консольные Z-образные фундаменты (ФВ): области применения

Консольные Z-образные фундаменты (ФВ) используются для установки осветительных уличных опор силового и несилового типа. Обычно их устанавливают:

  • На дорогах;
  • Придомовых территориях;
  • На площадях возле зданий коммерческого и общественного назначения;
  • Вдоль аллей, парков, музеев и театров.

Детали консольного типа являются незаменимыми при наличии на участке, на котором планируется установка осветительной конструкции, холмов, канав или оврагов, при скосах мостов и эстакад. Необходимость использования консольных фундаментов может быть обусловлена наличием каких-либо построек или другими особенностями рельефа, мешающими обустроить котлован для заливки фундамента.

В соответствии со строительными нормами монтаж фланцевых опор через консоли разрешен в регионах с разным климатом, поэтому продукция является достаточно востребованной в строительстве. В фирме так же можно заказать закладные детали фундамента трубчатые (ЗДФ), пользующиеся не меньшим спросом у покупателей.

Консольные Z-образные фундаменты (ФВ) купить в Екатеринбурге с доставкой

Компания ТПК «МеталлПром» в Екатеринбурге предлагает качественные изделия из металлопроката по весьма демократичным ценам. Данный поставщик работает на рынке с 2013 года, располагает собственным производством и автопарком, что является гарантом оперативной доставки необходимого сортамента металлопроката под заказ, причем как оптом, так и в розницу.

В компании работают опытные специалисты, имеющие соответствующую квалификацию. Помимо изготовления стандартных консольных фундаментов и других изделий из стали, в компании принимаются индивидуальные заказы по чертежам заказчиков, а также предлагается ряд услуг по обработке металла: гибка, штамповка, резка.
