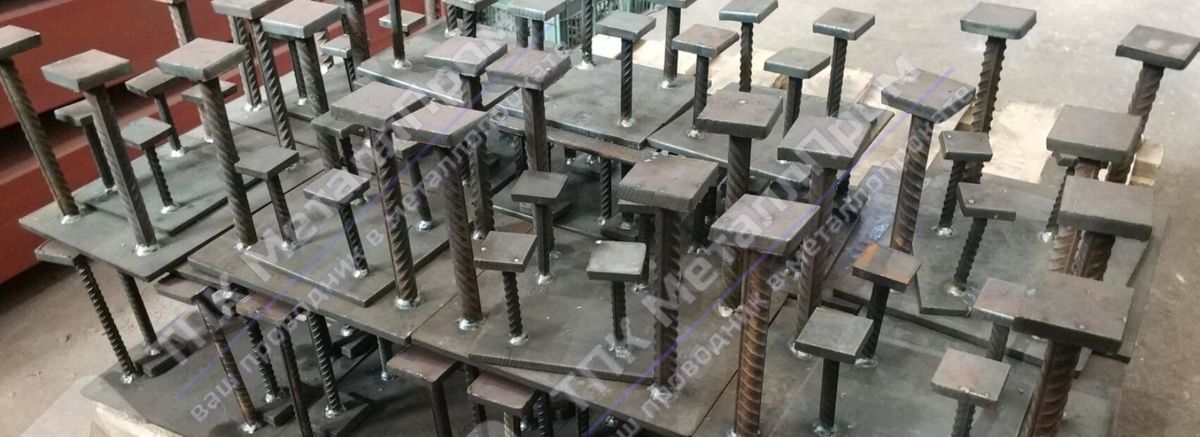

Закладные изделия МН 301-325

Закладные изделия МН 301-325 серии 1.400-15 заказать по выгодной цене в Екатеринбурге предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 301 до МН 325 представлены ниже.

Закладные изделия МН 301-325, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 301-325: технические характеристики и чертежи

Закладные изделия МН 301
Наименование характеристики Обозначение Значение закладных изделий
МН 301-1 МН 301-2 МН 301-3
Закладные изделия МН 301
Размер пластины, мм А 200
Размер пластины, мм B 150
Размер пластины, мм б 8
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Привязки анкеров, мм c1 80
Привязки анкеров, мм c2 60
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480 480 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 4ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.2) 50х50х10 (шт.2) 50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 1.9
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.5 1.6 1.8
Итого, кг 3.8 3.9 4.1
Закладные изделия МН 302
Наименование характеристики Обозначение Значение закладных изделий
МН 302-1 МН 302-2 МН 302-3
Закладные изделия МН 302
Размер пластины, мм А 200
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 80
Привязки анкеров, мм c2 60
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 4ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.2) 50х50х10 (шт.2) 50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 2.5
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.5 1.6 1.8
Итого, кг 4.4 4.5 4.7
Закладные изделия МН 303
Наименование характеристики Обозначение Значение закладных изделий
МН 303-1 МН 303-2 МН 303-3
Закладные изделия МН 303
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 80
Привязки анкеров, мм c2 60
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 4ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.2) 50х50х10 (шт.2) 50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.1
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.5 1.6 1.8
Итого, кг 5 5.1 5.3
Закладные изделия МН 304
Наименование характеристики Обозначение Значение закладных изделий
МН 304-1 МН 304-2 МН 304-3
Закладные изделия МН 304
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 80
Привязки анкеров, мм c2 60
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 4ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.2) 50х50х10 (шт.2) 50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 3.8
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.5 1.6 1.8
Итого, кг 5.7 5.8 6
Закладные изделия МН 305
Наименование характеристики Обозначение Значение закладных изделий
МН 305-2 МН 305-3 МН 305-4
Закладные изделия МН 305
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 80
Привязки анкеров, мм c2 60
Количество и диаметр гнутых анкеров 2ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 4ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.2) 50х50х10 (шт.2) 50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 5.1
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.3 2.3
Итого, кг 8.2 8.5 8.7
Закладные изделия МН 306
Наименование характеристики Обозначение Значение закладных изделий
МН 306-1 МН 306-2
Закладные изделия МН 306
Размер пластины, мм А 300
Размер пластины, мм B 200
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 6ф10AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.3) 40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 4.1
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1 1
Итого, кг 5.5 5.8
Закладные изделия МН 307
Наименование характеристики Обозначение Значение закладных изделий
МН 307-2 МН 307-3 МН 307-4
Закладные изделия МН 307
Размер пластины, мм А 300
Размер пластины, мм B 200
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 6ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 5.3
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.3 1.6 2
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.3 2.3
Итого, кг 8.9 9.2 9.6
Закладные изделия МН 308
Наименование характеристики Обозначение Значение закладных изделий
МН 308-1 МН 308-2
Закладные изделия МН 308
Размер пластины, мм А 300
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 6ф10AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.3) 40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 5
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1 1
Итого, кг 6.4 6.7
Закладные изделия МН 309
Наименование характеристики Обозначение Значение закладных изделий
МН 309-2 МН 309-3 МН 309-4
Закладные изделия МН 309
Размер пластины, мм А 300
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 6ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 6.5
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.3 1.6 2
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.3 2.3
Итого, кг 10.1 10.4 10.8
Закладные изделия МН 310
Наименование характеристики Обозначение Значение закладных изделий
МН 310-1 МН 310-2
Закладные изделия МН 310
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 6ф12AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.3) 40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 6
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.7
Выборка стали на 1 изделие (арм. AIII ф12), кг 1 1
Итого, кг 7.4 7.7
Закладные изделия МН 311
Наименование характеристики Обозначение Значение закладных изделий
МН 311-2 МН 311-3 МН 311-4
Закладные изделия МН 311
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 6ф12AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 5.7
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.9 1.2 1.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3
Итого, кг 9.5 9.8 10
Закладные изделия МН 312
Наименование характеристики Обозначение Значение закладных изделий
МН 312-2 МН 312-3 МН 312-4
Закладные изделия МН 312
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 8ф12AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.5
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.2 1.6 1.9
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3
Итого, кг 11.6 12 12.3
Закладные изделия МН 313
Наименование характеристики Обозначение Значение закладных изделий
МН 313-3 МН 313-4 МН 313-5
Закладные изделия МН 313
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 170
Привязки анкеров, мм c2 65
Количество и диаметр гнутых анкеров 2ф20AIII
Длина гнутых анкеров, мм l 750
Длина гнутых анкеров, мм h 210 260 260
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 220 270 370
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 10
Выборка стали на 1 изделие (арм. AIII ф14), кг 2.2 2.6 3.6
Выборка стали на 1 изделие (арм. AIII ф20), кг 4.4
Итого, кг 16.6 17 18
Закладные изделия МН 314
Наименование характеристики Обозначение Значение закладных изделий
МН 314-1 МН 314-2 МН 314-3
Закладные изделия МН 314
Размер пластины, мм А 400
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 130
Привязки анкеров, мм c2 70
Количество и диаметр гнутых анкеров 3ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 8ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 6.7
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6 0.9 1.1
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.6
Итого, кг 8.9 9.2 9.4
Закладные изделия МН 315
Наименование характеристики Обозначение Значение закладных изделий
МН 315-1 МН 315-2 МН 315-3
Закладные изделия МН 315
Размер пластины, мм А 400
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 130
Привязки анкеров, мм c2 70
Количество и диаметр гнутых анкеров 3ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 8.7
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.7 2.2 2.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.5
Итого, кг 13.9 14.4 14.8
Закладные изделия МН 316
Наименование характеристики Обозначение Значение закладных изделий
МН 316-1 МН 316-2 МН 316-3
Закладные изделия МН 316
Размер пластины, мм А 400
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 130
Привязки анкеров, мм c2 70
Количество и диаметр гнутых анкеров 3ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170 170
Количество и диаметр прямых анкеров 8ф12AIII
Длина прямых анкеров, мм L 120 170 220
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.4) 40х40х8 (шт.4) 40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.9
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6 0.9 1.1
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.6
Итого, кг 10.1 10.4 10.6
Закладные изделия МН 315
Наименование характеристики Обозначение Значение закладных изделий
МН 315-1 МН 315-2 МН 315-3
Закладные изделия МН 315
Размер пластины, мм А 400
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Привязки анкеров, мм c1 130
Привязки анкеров, мм c2 70
Количество и диаметр гнутых анкеров 3ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 8.7
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.7 2.2 2.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.5
Итого, кг 13.9 14.4 14.8
Закладные изделия МН 317
Наименование характеристики Обозначение Значение закладных изделий
МН 317-2 МН 317-3 МН 317-4 МН 317-5
Закладные изделия МН 317
Размер пластины, мм А 400
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 130
Привязки анкеров, мм c2 70
Количество и диаметр гнутых анкеров 3ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210 210
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 170 220 270 370
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 10.9
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.7 2.2 2.6 3.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.5
Итого, кг 15.4 15.9 16.3 17.3
Закладные изделия МН 318
Наименование характеристики Обозначение Значение закладных изделий
МН 318-1 МН 318-2
Закладные изделия МН 318
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 90
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 4ф12AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 9ф10AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.3) 40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 10.4
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6 1
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.1
Итого, кг 13.1 13.5
Закладные изделия МН 319
Наименование характеристики Обозначение Значение закладных изделий
МН 319-2 МН 319-3 МН 319-4
Закладные изделия МН 319
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 90
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 4ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 9ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 13.2
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.9 2.4 3
Выборка стали на 1 изделие (арм. AIII ф16), кг 4.7
Итого, кг 19.8 20.3 20.9
Закладные изделия МН 320
Наименование характеристики Обозначение Значение закладных изделий
МН 320-1 МН 320-2
Закладные изделия МН 320
Размер пластины, мм А 400
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 90
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 4ф12AIII
Длина гнутых анкеров, мм l 480
Длина гнутых анкеров, мм h 120 170
Количество и диаметр прямых анкеров 9ф10AIII
Длина прямых анкеров, мм L 120 170
Размеры пластин усиления и кол-во, мм 40х40х8 (шт.3) 40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 12.9
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6 1
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.1
Итого, кг 15.6 16
Закладные изделия МН 321
Наименование характеристики Обозначение Значение закладных изделий
МН 321-2 МН 321-3
Закладные изделия МН 321
Размер пластины, мм А 400
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 90
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 4ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210
Количество и диаметр прямых анкеров 9ф12AIII
Длина прямых анкеров, мм L 170 220
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.3) 50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 12.6
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.4 1.8
Выборка стали на 1 изделие (арм. AIII ф16), кг 4.7
Итого, кг 19.3 19.7
Закладные изделия МН 322
Наименование характеристики Обозначение Значение закладных изделий
МН 322-2 МН 322-3 МН 322-4
Закладные изделия МН 322
Размер пластины, мм А 500
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 175
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 3ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 12.6
Выборка стали на 1 изделие (арм. AIII ф14), кг 1.7 2.2 2.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.5
Итого, кг 17.8 18.3 18.7
Закладные изделия МН 323
Наименование характеристики Обозначение Значение закладных изделий
МН 323-3 МН 323-4 МН 323-5
Закладные изделия МН 323
Размер пластины, мм А 500
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 175
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 3ф20AIII
Длина гнутых анкеров, мм l 750
Длина гнутых анкеров, мм h 210 260 260
Количество и диаметр прямых анкеров 8ф14AIII
Длина прямых анкеров, мм L 220 270 370
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 12.6
Выборка стали на 1 изделие (арм. AIII ф14), кг 2.2 2.6 3.6
Выборка стали на 1 изделие (арм. AIII ф20), кг 6.7
Итого, кг 21.5 21.9 22.9
Закладные изделия МН 324
Наименование характеристики Обозначение Значение закладных изделий
МН 324-2 МН 324-3 МН 324-4
Закладные изделия МН 324
Размер пластины, мм А 500
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 175
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 3ф16AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 160 210 210
Количество и диаметр прямых анкеров 12ф12AIII
Длина прямых анкеров, мм L 170 220 270
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=8 12.6
Выборка стали на 1 изделие (профильная сталь), кг -б=10 0.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.8 2.4 2.9
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.5
Итого, кг 18.7 19.3 19.8
Закладные изделия МН 325
Наименование характеристики Обозначение Значение закладных изделий
МН 325-3 МН 325-4 МН 325-5
Закладные изделия МН 325
Размер пластины, мм А 500
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 140
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Привязки анкеров, мм c1 175
Привязки анкеров, мм c2 75
Количество и диаметр гнутых анкеров 3ф20AIII
Длина гнутых анкеров, мм l 620
Длина гнутых анкеров, мм h 210 260 260
Количество и диаметр прямых анкеров 12ф14AIII
Длина прямых анкеров, мм L 220 270 370
Размеры пластин усиления и кол-во, мм 50х50х10 (шт.4) 50х50х10 (шт.4) 50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг -б=10 16.5
Выборка стали на 1 изделие (арм. AIII ф14), кг 3.2 4 5.4
Выборка стали на 1 изделие (арм. AIII ф20), кг 6.7
Итого, кг 26.4 27.2 28.6
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
РМК 7 комплектов
РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта
Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм
Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий
Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации
Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля
Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика
Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки
Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Сваи для газпрома
Проект Салехард
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель отдела продаж
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
