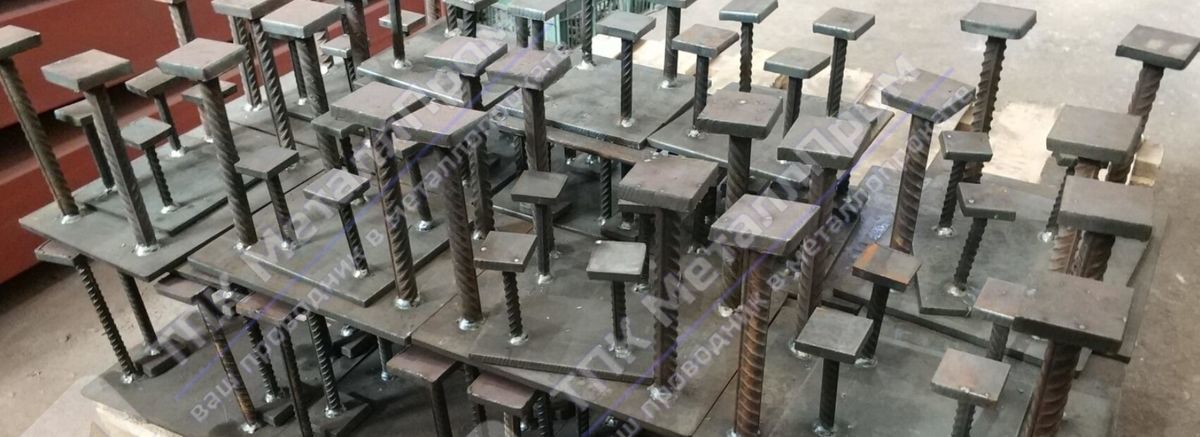

Закладные изделия МН 523-538

Закладные изделия МН 523-538 серии 1.400-15 заказать по выгодной цене в Екатеринбурге предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 523 до МН 538 представлены ниже.

Закладные изделия МН 523-538, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

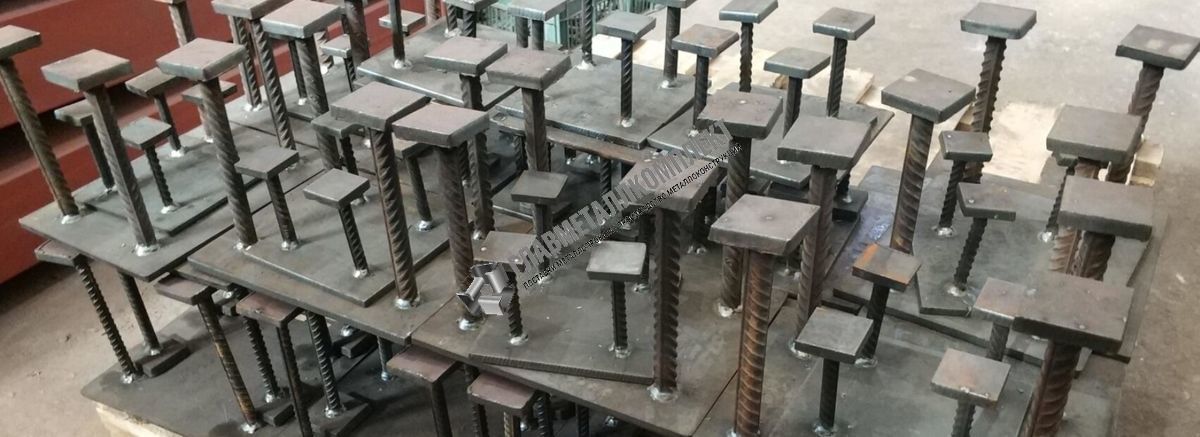

Закладные детали МН 523-538: технические характеристики и чертежи

Закладные изделия МН 523
Наименование характеристики Обозначение Значение закладных изделий
МН 523
Закладные изделия МН 523
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 100
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 60
Привязки анкеров, мм b2 20
Выборка стали на 1 изделие (профильная сталь 63x5), кг 0.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 1.1
Обозначение детали 1.400-15.B1.530
Закладные изделия МН 524
Наименование характеристики Обозначение Значение закладных изделий
МН 524
Закладные изделия МН 524
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 150
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Выборка стали на 1 изделие (профильная сталь 75x6), кг 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 1.6
Обозначение детали 1.400-15.B1.530-01
Закладные изделия МН 525
Наименование характеристики Обозначение Значение закладных изделий
МН 525
Закладные изделия МН 525
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 200
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 63x5), кг 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 1.6
Обозначение детали 1.400-15.B1.530-02
Закладные изделия МН 526
Наименование характеристики Обозначение Значение закладных изделий
МН 526
Закладные изделия МН 526
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 200
Кол-во и диаметр арматуры (поз.2) 4ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 90x7), кг 1.9
Выборка стали на 1 изделие (арм. AIII ф10), кг 1
Итого, кг 2.9
Обозначение детали 1.400-15.B1.530-03
Закладные изделия МН 527
Наименование характеристики Обозначение Значение закладных изделий
МН 527
Закладные изделия МН 527
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 250
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Выборка стали на 1 изделие (профильная сталь 75x6), кг 1.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 2.3
Обозначение детали 1.400-15.B1.530-04
Закладные изделия МН 528
Наименование характеристики Обозначение Значение закладных изделий
МН 528
Закладные изделия МН 528
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 6ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 63x5), кг 1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 2.2
Обозначение детали 1.400-15.B1.530-05
Закладные изделия МН 529
Наименование характеристики Обозначение Значение закладных изделий
МН 529
Закладные изделия МН 529
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 6ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 90x7), кг 2.9
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.6
Итого, кг 4.5
Обозначение детали 1.400-15.B1.530-06
Закладные изделия МН 530
Наименование характеристики Обозначение Значение закладных изделий
МН 530
Закладные изделия МН 530
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 6ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.6
Итого, кг 5.4
Обозначение детали 1.400-15.B1.530-07
Закладные изделия МН 531
Наименование характеристики Обозначение Значение закладных изделий
МН 531
Закладные изделия МН 531
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 400
Кол-во и диаметр арматуры (поз.2) 6ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 75x6), кг 2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 3.6
Обозначение детали 1.400-15.B1.530-08
Закладные изделия МН 532
Наименование характеристики Обозначение Значение закладных изделий
МН 532
Закладные изделия МН 532
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 6ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 63x5), кг 2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 3.2
Обозначение детали 1.400-15.B1.530-09
Закладные изделия МН 533
Наименование характеристики Обозначение Значение закладных изделий
МН 533
Закладные изделия МН 533
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 6ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 90x7), кг 4.8
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.6
Итого, кг 6.4
Обозначение детали 1.400-15.B1.530-10
Закладные изделия МН 534
Наименование характеристики Обозначение Значение закладных изделий
МН 534
Закладные изделия МН 534
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 6ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг 6.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.6
Итого, кг 7.9
Обозначение детали 1.400-15.B1.530-11
Закладные изделия МН 535
Наименование характеристики Обозначение Значение закладных изделий
МН 535
Закладные изделия МН 535
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 10ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 63x5), кг 4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4
Итого, кг 6.2
Обозначение детали 1.400-15.B1.520-06
Закладные изделия МН 536
Наименование характеристики Обозначение Значение закладных изделий
МН 536
Закладные изделия МН 536
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 10ф8AIII
Длина арматуры (поз.2), мм l1 300
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 75x6), кг 6.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.4
Итого, кг 8.3
Обозначение детали 1.400-15.B1.520-07
Закладные изделия МН 537
Наименование характеристики Обозначение Значение закладных изделий
МН 537
Закладные изделия МН 537
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 10ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 90x7), кг 9.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 2.6
Итого, кг 12.2
Обозначение детали 1.400-15.B1.520-08
Закладные изделия МН 538
Наименование характеристики Обозначение Значение закладных изделий
МН 538
Закладные изделия МН 538
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 10ф10AIII
Длина арматуры (поз.2), мм l1 350
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг 12.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 2.6
Итого, кг 15.1
Обозначение детали 1.400-15.B1.520-09
