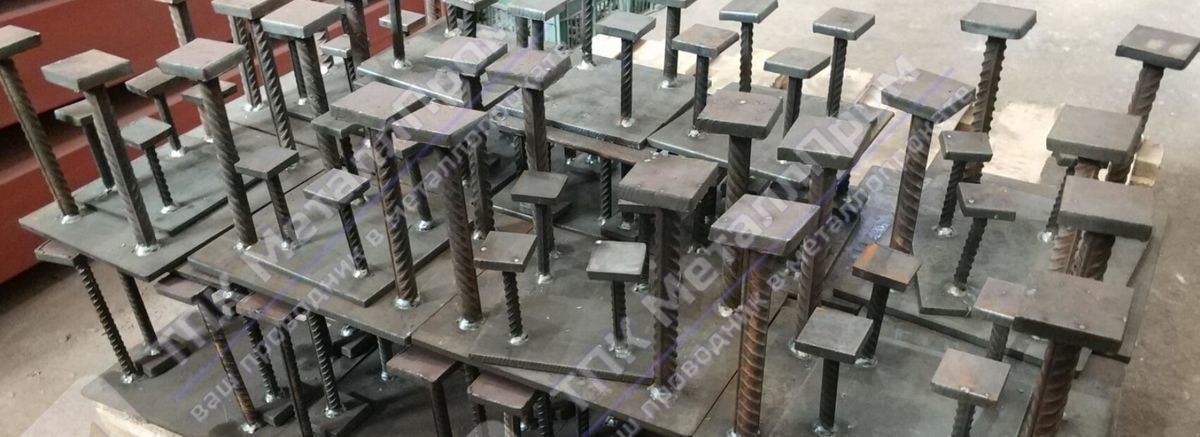

Закладные изделия МН 201-228

Закладные изделия МН 201-228 серии 1.400-15 заказать по выгодной цене в Екатеринбурге предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 201 до МН 228 представлены ниже.

Закладные изделия МН 201-228, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

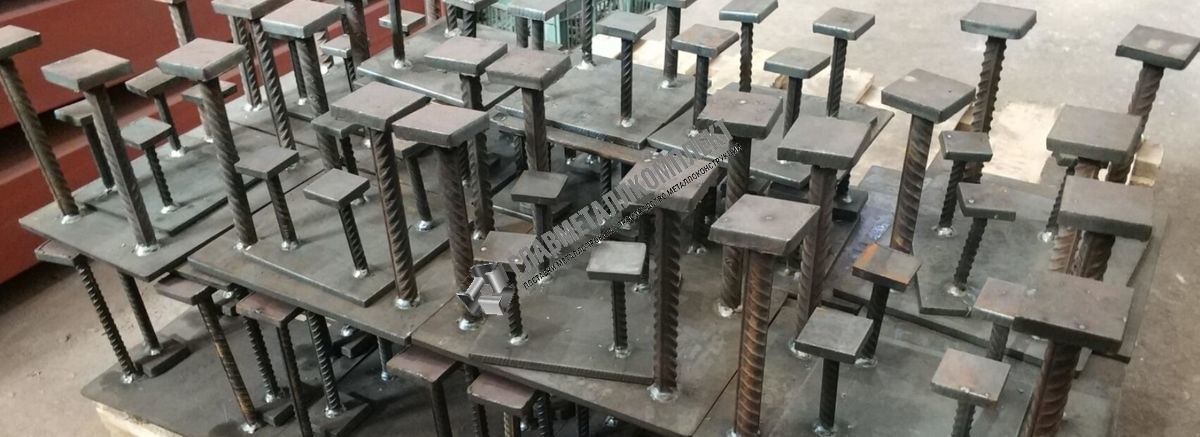

Закладные детали МН 201-228: технические характеристики и чертежи

Закладные изделия МН 201
Наименование характеристики Обозначение Значение закладных изделий
МН 201-1 МН 201-2 МН 201-3 МН 201-4 МН 201-5
Закладные изделия МН 201
Размер пластины, мм А 150
Размер пластины, мм B 150
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 3.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.7 0.8 1 1.4
Итого, кг 4.1 4.3 4.4 4.6 5
Обозначение детали 1.400-15.B1.210 1.400-15.B1.210-01 1.400-15.B1.210-02 1.400-15.B1.210-03 1.400-15.B1.210-04
Закладные изделия МН 202
Наименование характеристики Обозначение Значение закладных изделий
МН 202-1 МН 202-2 МН 202-3 МН 202-4 МН 202-5
Закладные изделия МН 202
Размер пластины, мм А 150
Размер пластины, мм B 200
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 4.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.7 0.8 1 1.4
Итого, кг 5.3 5.5 5.6 5.8 6.2
Обозначение детали 1.400-15.B1.210-05 1.400-15.B1.210-06 1.400-15.B1.210-07 1.400-15.B1.210-08 1.400-15.B1.210-09
Закладные изделия МН 203
Наименование характеристики Обозначение Значение закладных изделий
МН 203-1 МН 203-2 МН 203-3 МН 203-4 МН 203-5
Закладные изделия МН 203
Размер пластины, мм А 150
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 5.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.7 0.8 1 1.4
Итого, кг 6.3 6.5 6.6 6.8 7.2
Обозначение детали 1.400-15.B1.210-10 1.400-15.B1.210-11 1.400-15.B1.210-12 1.400-15.B1.210-13 1.400-15.B1.210-14
Закладные изделия МН 204
Наименование характеристики Обозначение Значение закладных изделий
МН 204-1 МН 204-2 МН 204-3 МН 204-4 МН 204-5
Закладные изделия МН 204
Размер пластины, мм А 200
Размер пластины, мм B 200
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 120
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 6.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.7 0.8 1 1.4
Итого, кг 6.7 6.9 7 7.2 7.6
Обозначение детали 1.400-15.B1.210-15 1.400-15.B1.210-16 1.400-15.B1.210-17 1.400-15.B1.210-18 1.400-15.B1.210-19
Закладные изделия МН 205
Наименование характеристики Обозначение Значение закладных изделий
МН 205-1 МН 205-2 МН 205-3 МН 205-4 МН 205-5
Закладные изделия МН 205
Размер пластины, мм А 200
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 7.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.5 0.7 0.8 1 1.4
Итого, кг 8.3 8.5 8.6 8.8 9.2
Обозначение детали 1.400-15.B1.210-20 1.400-15.B1.210-21 1.400-15.B1.210-22 1.400-15.B1.210-23 1.400-15.B1.210-24
Закладные изделия МН 206
Наименование характеристики Обозначение Значение закладных изделий
МН 206-1 МН 206-2 МН 206-3 МН 206-4 МН 206-5
Закладные изделия МН 206
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.6
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.5 0.6 0.7 1
Итого, кг 8 8.1 8.2 8.3 8.6
Обозначение детали 1.400-15.B1.210-25 1.400-15.B1.210-26 1.400-15.B1.210-27 1.400-15.B1.210-28 1.400-15.B1.210-29
Закладные изделия МН 207
Наименование характеристики Обозначение Значение закладных изделий
МН 207-1 МН 207-2 МН 207-3 МН 207-4 МН 207-5
Закладные изделия МН 207
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 180
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=8 7.8
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.5 0.6 0.7 1
Итого, кг 8.2 8.3 8.4 8.5 8.8
Обозначение детали 1.400-15.B1.210-30 1.400-15.B1.210-31 1.400-15.B1.210-32 1.400-15.B1.210-33 1.400-15.B1.210-34
Закладные изделия МН 208
Наименование характеристики Обозначение Значение закладных изделий
МН 208-1 МН 208-2 МН 208-3 МН 208-4 МН 208-5
Закладные изделия МН 208
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 8
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф10AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=8 9.4
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.4 0.5 0.6 0.7 1
Итого, кг 9.8 9.9 10 10.1 10.4
Обозначение детали 1.400-15.B1.210-35 1.400-15.B1.210-36 1.400-15.B1.210-37 1.400-15.B1.210-38 1.400-15.B1.210-39
Закладные изделия МН 209
Наименование характеристики Обозначение Значение закладных изделий
МН 209-3 МН 209-4 МН 209-5
Закладные изделия МН 209
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 220
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   4ф12AIII
Длина анкеров, мм H 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 14.2
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.8 1 1.4
Итого, кг 15 15.2 15.6
Обозначение детали 1.400-15.B1.210-40 1.400-15.B1.210-41 1.400-15.B1.210-42
Закладные изделия МН 210
Наименование характеристики Обозначение Значение закладных изделий
МН 210-1 МН 210-2 МН 210-3 МН 210-4 МН 210-5
Закладные изделия МН 210
Размер пластины, мм А 150
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 30
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 7
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.8 1 1.3 1.6 2.1
Итого, кг 7.8 8 8.3 8.6 9.1
Обозначение детали 1.400-15.B1.220 1.400-15.B1.220-01 1.400-15.B1.220-02 1.400-15.B1.220-03 1.400-15.B1.220-04
Закладные изделия МН 211
Наименование характеристики Обозначение Значение закладных изделий
МН 211-3 МН 211-4 МН 211-5 МН 211-6 МН 211-7
Закладные изделия МН 211
Размер пластины, мм А 200
Размер пластины, мм B 300
Размер пластины, мм б 12
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 11.4
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.8 3.7 4.6 5.6
Итого, кг 13.7 14.2 15.1 16 17
Обозначение детали 1.400-15.B1.220-05 1.400-15.B1.220-06 1.400-15.B1.220-07 1.400-15.B1.220-08 1.400-15.B1.220-09
Закладные изделия МН 212
Наименование характеристики Обозначение Значение закладных изделий
МН 212-1 МН 212-2 МН 212-3 МН 212-4 МН 212-5
Закладные изделия МН 212
Размер пластины, мм А 200
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 12.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 0.8 1 1.3 1.6 2.1
Итого, кг 13.4 13.6 13.9 14.2 14.7
Обозначение детали 1.400-15.B1.220-10 1.400-15.B1.220-11 1.400-15.B1.220-12 1.400-15.B1.220-13 1.400-15.B1.220-14
Закладные изделия МН 213
Наименование характеристики Обозначение Значение закладных изделий
МН 213-3 МН 213-4 МН 213-5 МН 213-6 МН 213-7
Закладные изделия МН 213
Размер пластины, мм А 200
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 120
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 15
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.8 3.7 4.6 5.6
Итого, кг 17.3 17.8 18.7 19.6 20.6
Обозначение детали 1.400-15.B1.220-15 1.400-15.B1.220-16 1.400-15.B1.220-17 1.400-15.B1.220-18 1.400-15.B1.220-19
Закладные изделия МН 214
Наименование характеристики Обозначение Значение закладных изделий
МН 214-3 МН 214-4 МН 214-5 МН 214-6 МН 214-7
Закладные изделия МН 214
Размер пластины, мм А 250
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 18.8
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.8 3.7 4.6 5.6
Итого, кг 21.1 21.6 22.5 23.4 24.4
Обозначение детали 1.400-15.B1.220-20 1.400-15.B1.220-21 1.400-15.B1.220-22 1.400-15.B1.220-23 1.400-15.B1.220-24
Закладные изделия МН 215
Наименование характеристики Обозначение Значение закладных изделий
МН 215-3 МН 215-4 МН 215-5 МН 215-6 МН 215-7
Закладные изделия МН 215
Размер пластины, мм А 250
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 180
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 23.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 2.3 2.8 3.7 4.6 5.6
Итого, кг 25.9 26.4 27.3 28.2 29.2
Обозначение детали 1.400-15.B1.220-25 1.400-15.B1.220-26 1.400-15.B1.220-27 1.400-15.B1.220-28 1.400-15.B1.220-29
Закладные изделия МН 216
Наименование характеристики Обозначение Значение закладных изделий
МН 216-3 МН 216-4 МН 216-5
Закладные изделия МН 216
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм H 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 18.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.3 1.6 2.1
Итого, кг 20.1 20.4 20.9
Обозначение детали 1.400-15.B1.220-30 1.400-15.B1.220-31 1.400-15.B1.220-32
Закладные изделия МН 216
Наименование характеристики Обозначение Значение закладных изделий
МН 217-3 МН 217-4 МН 217-5
Закладные изделия МН 217
Размер пластины, мм А 300
Размер пластины, мм B 500
Размер пластины, мм б 10
Привязки анкеров, мм а1 220
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   6ф12AIII
Длина анкеров, мм H 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 23.6
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.3 1.6 2.1
Итого, кг 24.9 25.2 25.7
Обозначение детали 1.400-15.B1.220-33 1.400-15.B1.220-34 1.400-15.B1.220-35
Закладные изделия МН 218
Наименование характеристики Обозначение Значение закладных изделий
МН 218-1 МН 218-2 МН 218-3 МН 218-4 МН 218-5
Закладные изделия МН 218
Размер пластины, мм А 250
Размер пластины, мм B 250
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 35
Количество и диаметр анкеров   8ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 9.8
Выборка стали на 1 изделие (арм. AIII ф16), кг 1 1.4 1.7 2.1 2.8
Итого, кг 10.8 11.2 11.5 11.9 12.6
Обозначение детали 1.400-15.B1.230 1.400-15.B1.230-01 1.400-15.B1.230-02 1.400-15.B1.230-03 1.400-15.B1.230-04
Закладные изделия МН 219
Наименование характеристики Обозначение Значение закладных изделий
МН 219-1 МН 219-2 МН 219-3 МН 219-4 МН 219-5
Закладные изделия МН 219
Размер пластины, мм А 250
Размер пластины, мм B 300
Размер пластины, мм б 10
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф12AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 11.8
Выборка стали на 1 изделие (арм. AIII ф12), кг 1 1.4 1.7 2.1 2.8
Итого, кг 12.8 13.2 13.5 13.9 14.6
Обозначение детали 1.400-15.B1.230-05 1.400-15.B1.230-06 1.400-15.B1.230-07 1.400-15.B1.230-08 1.400-15.B1.230-09
Закладные изделия МН 220
Наименование характеристики Обозначение Значение закладных изделий
МН 220-1 МН 220-2 МН 220-3 МН 220-4 МН 220-5
Закладные изделия МН 220
Размер пластины, мм А 250
Размер пластины, мм B 400
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф10AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=8 12.6
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.7 1 1.2 1.4 1.9
Итого, кг 13.3 13.6 13.8 14 14.5
Обозначение детали 1.400-15.B1.230-10 1.400-15.B1.230-11 1.400-15.B1.230-12 1.400-15.B1.230-13 1.400-15.B1.230-14
Закладные изделия МН 221
Наименование характеристики Обозначение Значение закладных изделий
МН 221-1 МН 221-2 МН 221-3 МН 221-4 МН 221-5
Закладные изделия МН 221
Размер пластины, мм А 250
Размер пластины, мм B 500
Размер пластины, мм б 8
Привязки анкеров, мм а1 90
Привязки анкеров, мм а2 35
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф10AIII
Длина анкеров, мм H 150 200 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=8 15.8
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.7 1 1.2 1.4 1.9
Итого, кг 16.5 16.8 17 17.2 17.7
Обозначение детали 1.400-15.B1.230-15 1.400-15.B1.230-16 1.400-15.B1.230-17 1.400-15.B1.230-18 1.400-15.B1.230-19
Закладные изделия МН 222
Наименование характеристики Обозначение Значение закладных изделий
МН 222-3 МН 222-4 МН 222-5 МН 222-6 МН 222-7
Закладные изделия МН 222
Размер пластины, мм А 300
Размер пластины, мм B 300
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 110
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   8ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 17
Выборка стали на 1 изделие (арм. AIII ф16), кг 3 3.7 5 6.2 7.4
Итого, кг 20 20.7 22 23.2 24.4
Обозначение детали 1.400-15.B1.230-20 1.400-15.B1.230-21 1.400-15.B1.230-22 1.400-15.B1.230-23 1.400-15.B1.230-24
Закладные изделия МН 223
Наименование характеристики Обозначение Значение закладных изделий
МН 223-3 МН 223-4 МН 223-5 МН 223-6 МН 223-7
Закладные изделия МН 223
Размер пластины, мм А 300
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 22.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.4 4.1 5.6 6.9 8.4
Итого, кг 26 26.7 28.2 29.5 31
Обозначение детали 1.400-15.B1.240 1.400-15.B1.240-01 1.400-15.B1.240-02 1.400-15.B1.240-03 1.400-15.B1.240-04
Закладные изделия МН 224
Наименование характеристики Обозначение Значение закладных изделий
МН 224-3 МН 224-4 МН 224-5 МН 224-6 МН 224-7
Закладные изделия МН 224
Размер пластины, мм А 300
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 110
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 28.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.4 4.1 5.6 6.9 8.4
Итого, кг 31.6 32.3 33.8 35.1 36.6
Обозначение детали 1.400-15.B1.240-05 1.400-15.B1.240-06 1.400-15.B1.240-07 1.400-15.B1.240-08 1.400-15.B1.240-09
Закладные изделия МН 225
Наименование характеристики Обозначение Значение закладных изделий
МН 225-3 МН 225-4 МН 225-5
Закладные изделия МН 225
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 10
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм H 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 25.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 1.9 2.3 3.2
Итого, кг 27.1 27.5 28.4
Обозначение детали 1.400-15.B1.240-10 1.400-15.B1.240-11 1.400-15.B1.240-12
Закладные изделия МН 226
Наименование характеристики Обозначение Значение закладных изделий
МН 226-3 МН 226-4 МН 226-5 МН 226-6 МН 226-7
Закладные изделия МН 226
Размер пластины, мм А 400
Размер пластины, мм B 400
Размер пластины, мм б 12
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 160
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 30.2
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.4 4.1 5.6 6.9 8.4
Итого, кг 33.6 34.3 35.8 37.1 38.6
Обозначение детали 1.400-15.B1.240-13 1.400-15.B1.240-14 1.400-15.B1.240-15 1.400-15.B1.240-16 1.400-15.B1.240-17
Закладные изделия МН 227
Наименование характеристики Обозначение Значение закладных изделий
МН 227-3 МН 227-4 МН 227-5
Закладные изделия МН 227
Размер пластины, мм А 400
Размер пластины, мм B 450
Размер пластины, мм б 10
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф12AIII
Длина анкеров, мм H 250 300 400
Выборка стали на 1 изделие (профильная сталь), кг -б=10 31.4
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.9 2.3 3.2
Итого, кг 33.6 33.7 34.6
Обозначение детали 1.400-15.B1.240-18 1.400-15.B1.240-19 1.400-15.B1.240-20
Закладные изделия МН 228
Наименование характеристики Обозначение Значение закладных изделий
МН 228-3 МН 228-4 МН 228-5 МН 228-6 МН 228-7
Закладные изделия МН 228
Размер пластины, мм А 400
Размер пластины, мм B 500
Размер пластины, мм б 12
Привязки анкеров, мм а1 160
Привязки анкеров, мм а2 40
Привязки анкеров, мм b1 210
Привязки анкеров, мм b2 40
Количество и диаметр анкеров   9ф16AIII
Длина анкеров, мм H 250 300 400 500 600
Выборка стали на 1 изделие (профильная сталь), кг -б=12 37.6
Выборка стали на 1 изделие (арм. AIII ф16), кг 3.4 4.1 5.6 6.9 8.4
Итого, кг 41 41.7 43.2 44.5 46
Обозначение детали 1.400-15.B1.240-21 1.400-15.B1.240-22 1.400-15.B1.240-23 1.400-15.B1.240-24 1.400-15.B1.240-25
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление комплекта мачт связей и прожекторных мачт ПМС-24
Изготовление комплекта мачт связей и прожекторных мачт ПМС-24

Изготовлен и отгружен (12.01.2022 г.) комплект опорных и ограждающих элементов мачт связи МС-31,7 (4 шт.), а также прожекторных мачт ПМС-24 (4шт.)

Изготовление гофрированного листа
Изготовление гофрированного листа

Для клиента республики Башкортостан по госзаказу изготовлен гофрированный лист 2х1000х250х30х2500 ГОСТ 9234-74 Ст3пс/сп в количестве 22 шт. Изготовили за 2 смены.

Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Лист гофрированный 15.10.2022
Лист гофрированный 15.10.2022

Для укрытия буровой площадки изготовлен гофрированный лист 1,5х1115х30х50х80х2500 по спецпроекту заказчика. Изготовление заняло 12 часов без пересменки, т.к. материал требовался «еще вчера»

Шпильки ф24 21.10.2022
Шпильки ф24 21.10.2022

Изготовлена пробная партия тяговых шпилек М24 L=1670мм в кол-ве 200шт. для трамвайных путей в мкр. Академический г. Екатеринбурга. Производительность на данном типоразмере составила 46-50 шт в рабочую смену 8 часов.

КС мачта связи 20.10.2022
КС мачта связи 20.10.2022

Выполнение контрольной сборки антенной мачты связи на открытой площадке ООО «ТПК Металлпром». Сборка 6 секций выполнена за 5 рабочих смен. Задействовано 2 сборщика, стропальщик, манипулятор 5 тонн.

Навесы 10.10.2022
Навесы 10.10.2022
Лист гофрированный 12.10.2022
Лист гофрированный 12.10.2022

Для речного порта г. Архангельск изготовлен гофрированный лист 2х1030х450х25 ГОСТ 10551-75 Ст3сп/пс в кол-ве 13шт. Перевозка с Екатеринбурга была согласована сборным грузом, что значительно сэкономило заказчику расходы на перемещение.

Фермы металлические
Фермы металлические

Фермы из профильной трубы различного сечения 27 тн выполнено за 7 рабочих смен.

Соединительные фланцы фрезерованы, а отверстия сверлены.

РМК 7 комплектов
РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта
Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм
Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий
Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации
Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля
Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика
Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки
Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Сваи для газпрома
Проект Салехард
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель направления Металлоконструкций
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
